九年级物理解答题一般
题目

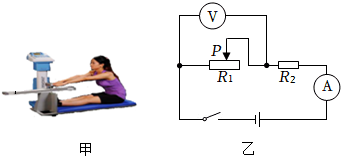

如图甲、乙是某物理兴趣小组,设计的简易坐位体前屈测试仪的测试示意图、简化原理图.在测试中,测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片,电压表的示数用来反映被测试者的成绩.
电源电压恒为6V6V,电压表量程03V0\sim 3V,电流表量程00.6A0\sim 0.6A,滑动变阻器R1R_{1}标有"15Ω  1A15\Omega\ \ 1A",滑片PP每移动1cm1cm,R1R_{1}的电阻变化0.5Ω0.5\Omega,定值电阻R2=20ΩR_{2}=20\Omega.求:
(1)(1)当滑片PP位于最左端时,电流表的示数.
(2)(2)某同学测试时,从最左端推动滑片PP向右移动20cm20cm,此时电压表的示数.
(3)(3)若既能保证电路各元件的安全,又能使滑片PP移动到最右端,则选取R2R_{2}时,其阻值不能小于多少?
知识点:欧姆定律的应用章节:能量 / 欧姆定律
