九年级物理填空题一般
题目

在"探究电流与电阻的关系"实验中,提供的器材有:电源(电压6V)6V)、定值电阻(5Ω(5\Omega10Ω10\Omega15Ω15\Omega20Ω20\Omega25Ω)25\Omega )、滑动变阻器(甲"10Ω  1A10\Omega\ \ 1A"乙"20Ω  1A20\Omega\ \ 1A")、电流表、电压表、开关及导线若干.

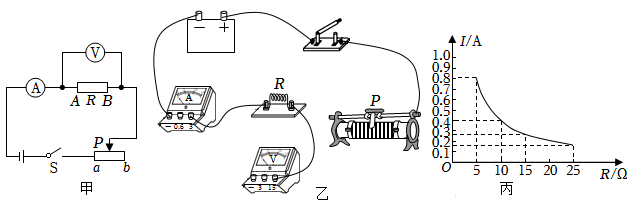

(1)(1)用笔画线代替导线将图乙电路连接完整,要求:滑片PP向右移动时,电流表示数变小.
(2)(2)开关闭合前,滑动变阻器的滑片应置于最______(选填"""")(选填"左"或"右")端.
(3)(3)实验中依次接入几个定值电阻,调节滑动变阻器的滑片,保持电压表的示数不变,记下电流表的示数,利用描点法得到如图丙所示的电流II随电阻RR变化的图像.由图像可以得出结论:电压一定时,导体中的电流跟导体的电阻成______.
(4)(4)上述实验中,小吴用15Ω15\Omega电阻做完实验后,保持滑动变阻器滑片位置不变.接着将定值电阻换成20Ω20\Omega,闭合开关SS,应向______(选填"""")(选填"左"或"右")端调节滑动变阻器的滑片PP,同时眼睛应观察______表直至其示数为______.
(5)(5)为完成整个实验,应该选取滑动变阻器______(选填"""")(选填"甲"或"乙").

知识点:探究电流与电压、电阻的关系实验章节:能量 / 欧姆定律
