九年级物理填空题一般
题目

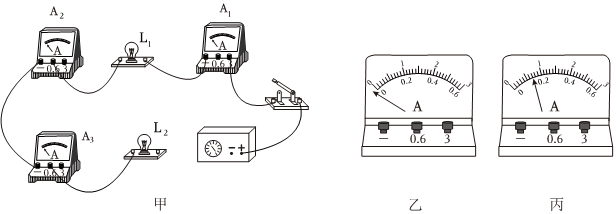

某同学用三个电流表和两个小灯泡做实验,探究并联电路中干路电流与各支路电流的关系,其连接的电路如图甲所示.

(1)(1)请将甲图中的实物电路连接完整,导线不允许交叉.
(2)(2)连接电路时开关要______,闭合开关前,其中一块电流表的指针偏转如图乙所示,接下来的操作是______.
(3)(3)电路连接完整后,闭合开关,两灯均正常发光,且电流表A3A_{3}和电流表A1A_{1}的指针均指向图丙所示的位置,该同学将记录的数据填入下表,发现并联电路干路中的电流不等于各支路中的电流之和,检查后发现是电流表______(填"A1A_{1}""A2A_{2}"或"A3A_{3}")的读数错误造成的,改正错误后,测得的通过L1L_{1}L2L_{2}的电流大小分别为______AA和______AA.

A1A_{1}A2A_{2}A3A_{3}
电流I/AI/A0.700.700.540.540.700.70
知识点:电流表的读数方法章节:能量 / 电流与电路
