九年级物理填空题一般
题目

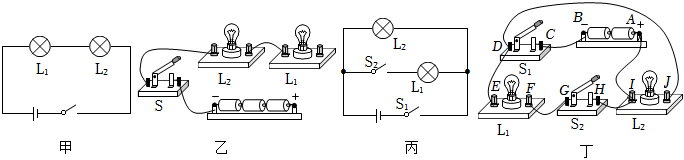

龙龙在上电学实验课时,老师将如图甲所示的电路图画在黑板上,他按照老师的电路图,连接了实物电路.

(1)(1)请在上图乙中,用笔帮龙龙连上最后一根导线.当最后一根导线连好时,两灯泡就发光了,则龙龙的操作错误是______;
(2)(2)调皮的龙龙未经老师允许,又把一根导线的两端,接在灯泡L2L_{2}的两边接线柱上,此时将看到L1L_{1}______、L2L_{2}______(填"不亮"、"不变"或"更亮");老师看到后,提醒龙龙,绝对不可以将导线直接接在______两端;
(3)(3)龙龙不小心,将这个电路全部摔到了地上,再拿起来的时候,发现两个灯泡都不发光了.聪明的龙龙,又将一根导线连接在L2L_{2}两端,发现两灯都不发光,再将这根导线改接到L1L_{1}两端,两灯仍不发光.于是他将一段导线的两端分别接在上图乙中开关和L2L_{2}的右接线柱上,L1L_{1}亮了,则电路故障是______;
(4)(4)小琳看到课本上如图丙所示的另一个电路,他按照这个电路图连接的电路如上图丁所示.闭合开关S1S_{1}S2S_{2}后,将灯泡L2L_{2}取下来,则L1L_{1}______(填"亮"或者"不亮").若用导线将L2L_{2}两端连接起来,L1L_{1}______(填"不亮"、"不变"或"更亮");
(5)(5)要在丁图中,将开关S1S_{1}改成只控制L2L_{2},只需要导线______的上端改接到______点(均填写字母).

知识点:电流表的读数方法章节:能量 / 电流与电路
