九年级物理填空题一般
题目

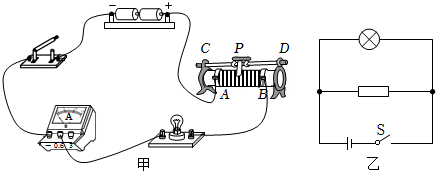

小红要根据所学的知识,测量小灯泡正常发光时的电阻,她连接了如图甲所示的电路.已知电源电压恒为3V3V,待测小灯泡正常发光时两端的电压为2.5V2.5V.
(1)(1)闭合开关后,发现小灯泡不发光,小红认为电路一定出现了故障,她的判断是否正确??______.
(2)(2)小红将滑动变阻器正确接入电路中后,将电压表也接入电路中.闭合开关,多次实验,将实验数据记录在如表的表格中,则小灯泡正常发光时的电阻值为______Ω(小数点后保留一位小数)\Omega (小数点后保留一位小数).

数据序号112233
电压U/VU/V0.50.51.51.52.52.5
电流I/AI/A0.260.260.200.200.120.12
(3)(3)小红得出了不同电压下的小灯泡的电阻值,小红认为需求出小灯泡电阻的平均值,你同意这种做法吗??______,说出你的理由______.
(4)(4)实验后,小红将此灯泡与阻值为15Ω15\Omega的定值电阻并联在电压为1.5V1.5V的电源两端,如图乙所示,则干路电流为______AA.
知识点:伏安法测电阻的探究实验章节:能量 / 欧姆定律
