九年级物理解答题一般
题目

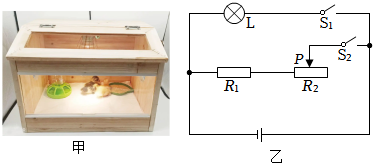

冬天即将来临,爱好钻研、乐于实践的小聪同学对自己的小动物饲养箱进行升级改造,以电压恒定的蓄电池为电源,加装了照明灯和电热系统,如图甲所示.电路基本构造如图乙所示,LL是阻值为60Ω60\Omega的白炽灯泡,R1R_{1}是阻值为10Ω10\Omega的发热电阻,R2R_{2}为滑动变阻器,用来控制R1R_{1}以调节箱内温度.已知单独闭合开关S1S_{1}时,通过灯泡的电流为0.2A0.2A;单独闭合开关S2S_{2},且滑片调到最右端时,R1R_{1}两端的电压为8V8V.求:
(1)(1)电源电压;
(2)(2)单独闭合开关S2S_{2},且滑片调到最右端时,通过R1R_{1}的电流;
(3)R2(3)R_{2}的最大阻值.
知识点:焦耳定律II章节:能量 / 电功和电功率
