九年级物理实验题中等
题目

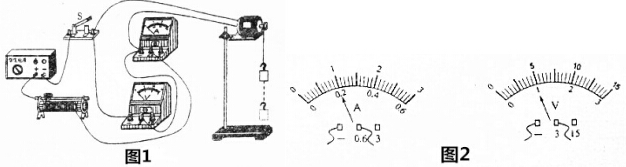

利用如图1所示的实验装置探究“电流做功多少跟什么因素有关”,将质量一定的钩码通过细线挂在定滑轮下面,闭合开关,电动机将钩码提升起得越高,表明电流做的功越多,电路中的电源电压可调,电压表测量电动机两端的电压,电流表测量通过电动机的电流,现将测得的实验数据记录在下表中.

次数 电流表示数/A 电压表示数/V 通电时间/s 砝码上升高度/m
1 0.2 1.5 1 0.4
2 0.2 1.5 2 0.8
3 0.4 1.5 1 0.8
4 20.5
(1)电流通过电动机将钩码提升的过程,是将 能转化为 能的过程;
(2)比较试验次数1和2,可以归纳出的结论是
(3)第4此实验中电流表和电压表的示数如图2所示,请将电表示数填入表中相应位置.
(4)观察表中数据,可以归纳出电流做功与 有关.
知识点:电功的测量章节:能量 / 电功和电功率
