九年级物理填空题一般
题目

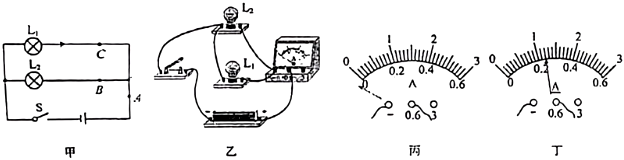

为了探究并联电路的电流规律,小明同学设计了如图甲所示的电路进行实验.

(1)(1)图乙实物图中,闭合开关,电流表测量图甲中______处电流(选填"AA"、"BB"或"CC");
(2)(2)图乙中移动一根导线就可以测量CC处的电流,请你在移动的这一根导线上画"×\times",并用笔画线代替导线正确连接电路;
(3)(3)在闭合开关前,电流表的指针(实线箭头为指针)出现了如图丙所示的情况,出现该现象的原因是______;
(4)(4)在排除故障后,电流表测量CC处电流的示数如图丁所示,则电流表的示数为______AA
(5)(5)小明接着测量AABB两处电流并把数据记录在表中,如下表所示.他便得出结论:在并联电路中,干路电流______各支路电流之和;同组的小红同学认为实验次数太少,应该更换______规格的小灯泡重复多次实验;

AA点的电流IA/AI_{A}/ABB点的电流IB/AI_{B}/ACC点的电流IC/AI_{C}/A
第一次测量0.660.660.420.42
(6)(6)他们按照上面的操作重复做了几次实验,得到了多组数据,其目的是______.
AA.多次测量求平均值,减小误差
BB.寻找普遍规律,避免偶然性
知识点:串联电路的电流规律章节:能量 / 电流与电路
