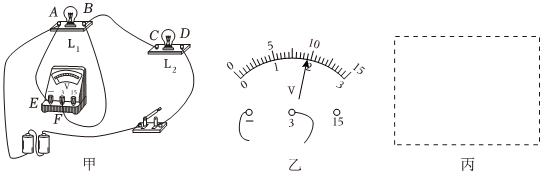

小张同学在"探究串联电路中用电器两端的电压与电源两端电压的关系"的实验中,连接好了的实物电路图如图甲所示,请你协助完成:

$(1)$在如图丙所示的方框内画出与如图甲所示的实物图对应的电路图,并在电路图中标上$L_{1}$、$L_{2}$；
$(2)$在某次测量时,电压表的示数如图乙所示,则所测的电压为______$V$；
$(3)$闭合开关后,小张同学发现$L_{1}$、$L_{2}$均不发光,电压表有示数且大小接近$3V$,则电路中出现的故障可能是$L_{1}$发生了______$(选填"短路"或"断路")$；
$(4)$排除故障后,小张同学在测量了灯$L_{1}$两端的电压后,断开开关,然后将导线$AE$的$A$端松开,接到$D$接线柱上,测量灯$L_{2}$两端的电压,这种操作不能测出灯$L_{2}$两端的电压,原因是______.
