九年级物理填空题一般
题目

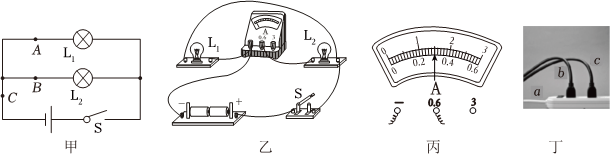

小熊在利用甲电路图探究并联电路中的电流规律.

实验次数IAI_{A}IBI_{B}ICI_{C}
110.220.220.280.280.500.50
220.240.240.240.240.480.48
330.280.280.580.58
(1)(1)小熊按题图甲连接好电路后开关发现两盏灯都亮,因导线较凌乱,不能判断两盏灯是串联还是并联,以下操作及现象能判断出两盏灯连接方式的是______;
AA.拧下一个灯泡,另一个灯泡仍能亮
BB.拆掉一根导线,两个都不亮
CC.断开开关,两个都不亮
DD.观察两个灯的亮度不同
(2)(2)图乙是小凰连接的电路,闭合开关SS,电流表测通过______的电流;
(3)(3)小凰表格设计中存在的不足是:______;
(4)(4)表格补充完整后,其中第33次实验中BB点的电流如图丙所示,则IB=______AI_{B}= \_\_\_\_\_\_A;在第22次实验中测得AABB两点的电流相等,原因可能是______;
(5)(5)如图丁所示的插线板中,aa接电源,bb接台灯,cc接手机,两用电器均正常工作,aabbcc中电流最大的是______.
知识点:串联电路的电流规律章节:能量 / 电流与电路
