九年级物理解答题中等
题目

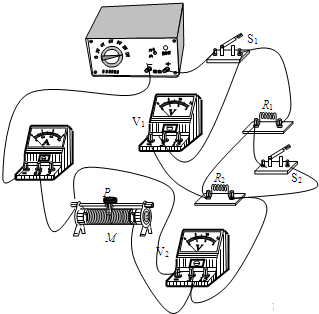

如图所示,电源两端电压U保持不变.当开关S1闭合、S2断开,滑动变阻器接入电 路中的电阻为RA时,电压表V1的示数U1为4V,电流表的示数为I1,电阻R1的电功率为P1,电阻RA的电功率为PA;当开关S1、S2都闭合,滑动变阻器接入电路中的电阻为RB时,电压表V2的示数为U2,电流表的示数为I2,电阻R1的电功率P1′为8W,电阻RB的电功率为PB.已知:P1:P1′=1:4,U1:U2=1:1,PA:PB=3:4.
求:
(1)I1与 I2的比值;
(2)电源两端的电压U;
(3)电阻RA的电功率PA

知识点:等效电路章节:能量 / 电流与电路
